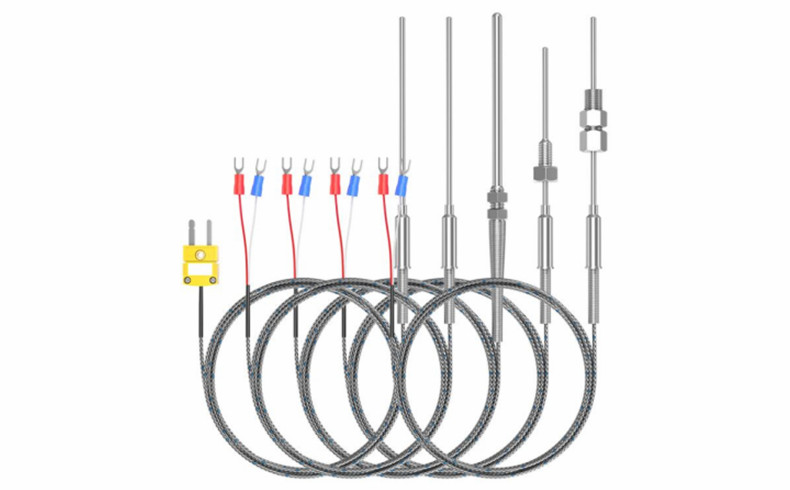

Pt100熱電阻的三種接線方式！
發布日期：2022-02-26 09:49:52瀏覽量：1202
1.Pt100熱敏電阻的三種接線方式原則上是不同的：
兩線制和三線制測量采用電橋法，給出了溫度值與模擬量輸出值之間的關系。這四根電線沒有橋。它們完全由恒流源發送，由伏特計測量，給出測量的電阻值。
2.Pt100熱電阻三種接線方式對測量的影響
連接線的電阻和接觸電阻對Pt100鉑電阻的測溫有很大影響。鉑電阻的三線或四線接線方式可以有效地消除這種影響。
與熱電阻（溫度控制器、PLC輸入等）相連的檢測設備有四個端子：I+、I-、V+、V-。其中，I+和I-端子用于向熱敏電阻提供恒定電流，V+和V-端子用于監測熱敏電阻的電壓變化，并依次檢測溫度變化。
